September 8, 2011

Flag Pole Installation :: ดีเทลติดตั้งเสาธง

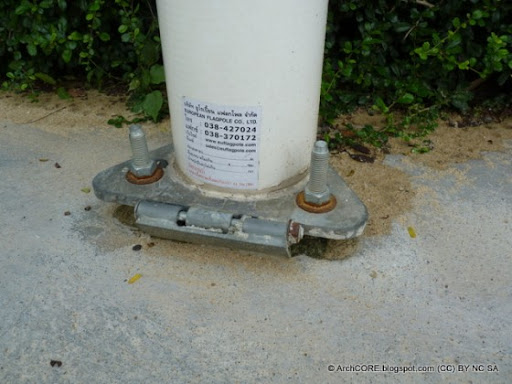

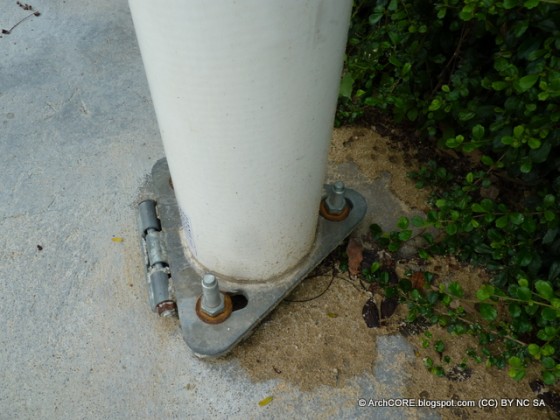

ดูจากรูป จะเห็นว่ามีเพลท+โบ้ล์ทฝังคอนกรีต (embed) พร้อมบานพับ แล้วมีน๊อต (nut) ปรับตั้งระดับใต้เพลทเหล็ก ส่วนน๊อตตัวบน คือน๊อตยึดเสาธง --เพลทสามเหลี่ยม และการยึด 3 จุด ทำให้การปรับตั้งระดับทำได้ง่าย และมั่นคง (ลองนึกถึงขาตั้งกล้อง 3 ขา เทียบกับโต๊ะ 4 ขาเวลาพื้นไม่เรียบ)
สิ่งที่พัฒนาได้ -- 1-เพิ่มน๊อตตัวบนเป็นคู่ เพื่อกันหลุด, 2-ตัดโบ้ล์ทให้สั้นลง เพื่อความปลอดภัย ในกรณีที่ติดตั้งตามโรงเรียน, 3-ออกแบบแผ่นครอบไม่ให้เห็น connection ตัวนี้
